精密軸

挑戦的で高精度の移動タスクのためのリニアドライブ

ラボラトリーオートメーション用の機器の開発における幅広い経験に基づいて、さまざまな軸システムとドライブの幅広いポートフォリオを提供しています。これらのソリューションはすべて、非常に高い位置決めと繰り返し精度、および非常にコンパクトな設計を提供します。
以前のプロジェクトのコンポーネントと経験を活用して、少量でも利用できる短期間の費用効果の高いカスタマイズされたシステムを開発することができます。

応用分野

  • 精密位置決めシステム
  • シリンジドライブ
  • ドライブの作動
  • 測定テーブル
  • 光学システム
  • ラボの自動化

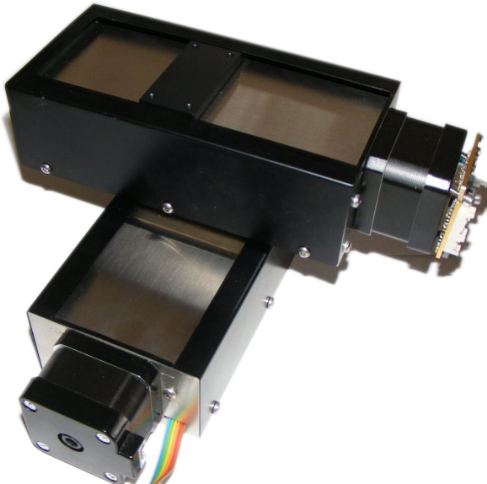

high precision axes

設計

  • 利用可能なさまざまなサイズ
  • コンパクトでCE準拠の 設計
  • 多軸システムまたは電動ステージとの組み合わせが可能
  • 幅広いカスタマイズが可能(電気的または機械的接続など)

仕様

バージョンLA1

Precision axes
  • 非常に高い測位精度。最大1µmの再現性。<60 µradまでのヨーおよびチルトエラー
  • 250Nまでの推力
  • 移動範囲は25mmから500mm
  • ステッピングモーターまたはサーボモーターを備えたボールねじ駆動
  • 統合された制限および参照センサー
  • RS232またはCANopenfürサーボモーター
  • ステッピングモーター用のRS485、CANopenまたはUSB
  • カバー:オープン、メタルまたはベローズ

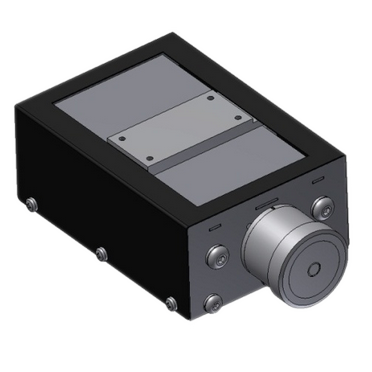

バージョンLA2

Compact precision axes
  • 高い位置決め精度; まで再現10ミクロン
  • 中心に最大5kgの負荷
  • 移動範囲は25mmから500mm
  • 手動スクリュードライブ
  • オプションでスケールリングとローレット付き

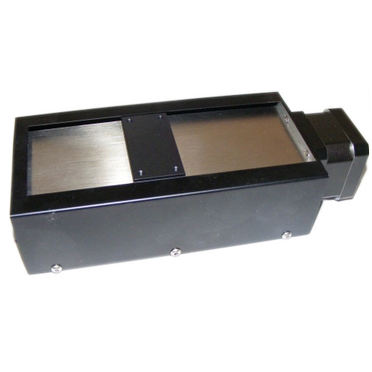

バージョンLA3

Compact precision axes
  • 高い位置決め精度; 再現性10μmまで
  • 150Nまでの推力
  • 移動範囲:25mm~250mm
  • ステッピングドライブ付きスクリュードライブ
  • 統合された制限および参照センサー
  • RS485、CANopenまたはUSB
私たちの高精度軸に興味がありますか、それともカスタマイズされたソリューションが必要ですか?
