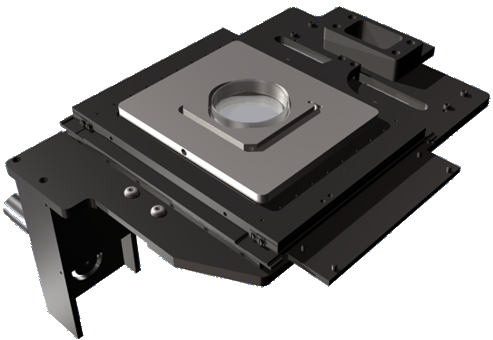

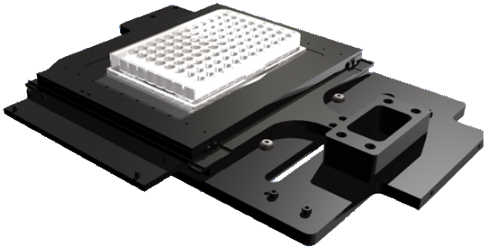

Motorisierte Kreuztische
Motorisierte Hochpräzisions-Kreuztische für die Mikropositionierung und anspruchsvolle Scanaufgaben
Unsere motorisierten Kreuztische sind für die exakte Bewegung von Objekten konzipiert und eignen sich ideal für alle Anwendungen, die eine hohe Präzision, hohe Geschwindigkeiten und kompakte Einbaumaße zu erschwinglichen Preisen erfordern.
Ursprünglich für unser Einzelzell- und Kolonie-Pickingsystem, den ALS CellCelector™, entwickelt, zeichnen sich unsere Hochpräzisions-Kreuztische durch präzise und schnelle spielfreie Bewegungen mit maximaler Wiederholgenauigkeit aus.
Anwendungsgebiete
- Präzisions-Positionierungssysteme
- Mikroskopische Bildaufnahme und Scannen
- Mess- und Prüftische
- Positionierung von Teilen für Beschriftung und Laserdruck
- Optische Systeme
- Laborautomation
- Montage- und Fertigungstechnik
- Kundenspezifische Positionierungssysteme
Design
- Drei Baugrößen A, B und C mit zahlreichen Optionen
- Antrieb mit bürstenlosen DC-Servomotoren für Dynamik und Genauigkeit
- Ansteuerung über CANopen
- Antriebsregelung mit Encoderrückmeldung
- Spielarme Ausführung des Antriebs für höchste Positioniergenauigkeit
- Aktoren unempfindlich gegen Reinigungsflüssigkeiten
- Kraftübertragung durch Kugelumlaufspindeln
- Kreuzrollenführungen
- Tisch aus schwarz eloxiertem Aluminium - geringes Gewicht und keine störenden Lichtreflexionen
- Führungen aus 1.3505 Lagerstahl
- Verbindungselemente aus robustem VA2
- CE konformes Design
Spezifikationen
Kreuztisch Größe A
- Zulässige Belastung: 1.5 kg zentriert
- Positioniergenauigkeit: bis zu + 0.01 mm
- Wiederholgenauigkeit: bis zu + 0.001 mm
- Andere Größen auf Anfrage - maximal 150 mm x 150 mm Abstand
Kreuztisch Größe B
- Zulässige Belastung: 30 kg zentriert
- Positioniergenauigkeit: bis zu + 0.01 mm
- Wiederholgenauigkeit: bis zu + 0.005 mm
- Andere Größen auf Anfrage - maximal 400 mm x 400 mm Abstand
Kreuztisch Größe C
- Zulässige Belastung: 50 kg zentriert
- Positioniergenauigkeit: bis zu + 0.02 mm
- Wiederholgenauigkeit: bis zu + 0.01 mm
- Andere Größen auf Anfrage - maximal 600 mm x 600 mm Abstand
Optionen & kundenspezifische Lösungen
Wir wissen, dass jede Anwendung anders ist, daher bieten wir alle unsere Kreuztische in einem modularen Design mit zahlreichen Optionen an. Selbstverständlich können wir auch kundenspezifische Lösungen auf Basis unserer Standardversionen anbieten oder komplette Neuentwicklungen im Rahmen unserer OEM-Dienstleistungen realisieren. So erhalten Sie ein Positioniersystem, das perfekt auf Ihre Anwendung abgestimmt ist.
Optionen
- Schrittmotoren oder manuelle Antriebe
- Wegmesseinrichtungen für eine hochpräzise Steuerung bis auf +200 nm
- Steuerung und Eingabe mit Joysticks für eine bis drei Achsen
- Riemenantriebe für größere Tische mit geringeren Genauigkeitsanforderungen
- Zusätzliche, benutzerdefinierte Befestigungspunkte möglich
- Kundenspezifische Kreuztischdesigns
- High-Level Stage-Controller mit .net-SDK verfügbar
- Kommunikationsoptionen umfassen PROFIBUS, TCP-IP oder serielle Schnittstellen
- Verschiedene Oberflächenmaterialien
- Kundenspezifische Adapter für Platten, Petrischalen, Objektträger und andere Objekte erhältlich
- Auch für den Betrieb in Reinräumen bis Klasse 6 erhältlich
Interessieren Sie sich für unsere Hochpräzisions-Kreuztische oder benötigen Sie eine kundenspezifische Lösung?
