Präzisionsachsen
Linearantriebe für anspruchsvolle und hochpräzise Bewegungsaufgaben
Basierend auf unserer großen und umfangreichen Erfahrung in der Entwicklung von Instrumenten für die Laborautomation bieten wir ein breites Portfolio an verschiedenen Achssystemen und Antrieben an. Alle diese Lösungen zeichnen sich durch eine sehr hohe Positionier- und Wiederholgenauigkeit sowie eine sehr kompakte Bauweise aus.
Unter Verwendung von Komponenten und Erfahrungen aus früheren Projekten sind wir in der Lage, kurzfristig kostengünstige kundenspezifische Systeme zu entwickeln, die auch in kleinen Stückzahlen erhältlich sind.
Anwendungsgebiete
- Präzisions-Positioniersysteme
- Spritzenantriebe
- Stellantriebe
- Messtische
- Optische Systeme
- Laborautomatisierung
Design
- erhältlich in verschiedenen Größen
- kompaktes und CE-konformes Design

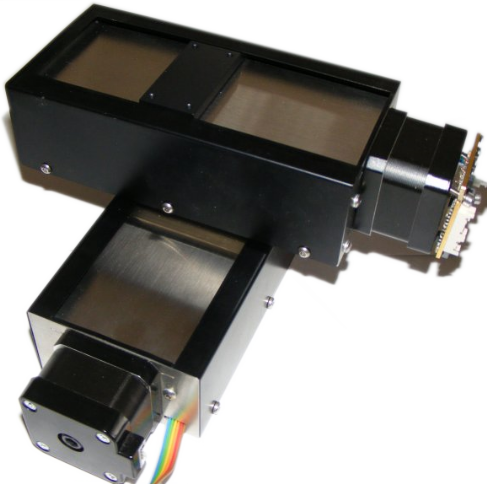

- eine Kombination zu Mehrachsensystemen oder motorisierten Kreuztischen ist möglich
- umfangreiche kundenspezifische Anpassungen sind möglich (z.B. elektrische oder mechanische Verbindungen)
Spezifikationen

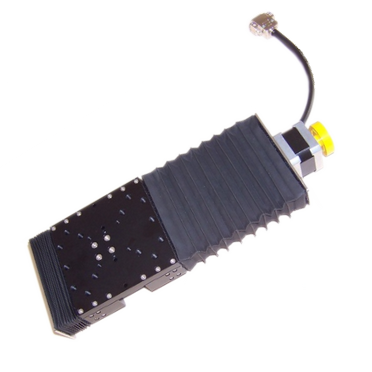

Version LA1
- Sehr hohe Positioniergenauigkeit; Wiederholgenauigkeit bis zu 1 µm; Gier-, Neigungs- und Kippfehler bis zu < 60 µrad
- Schubkraft bis zu 250 N
- Verfahrbereich von 25 mm bis 500 mm
- Kugelumlauftriebe mit Schritt- oder Servomotorantrieb
- Integrierte Endlagen-/Referenzsensoren
- RS232 oder CANopen für Servomotoransteuerung
- RS485, CANopen oder USB für Schrittmotoransteuerung
- Abdeckungen: offen, Blech oder Faltenbalg

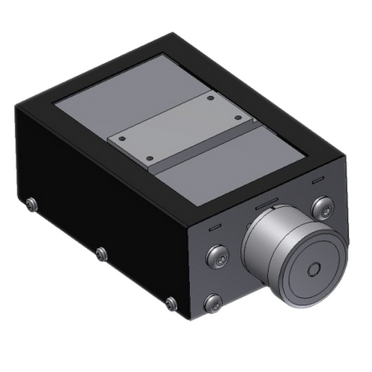

Version LA2
- Sehr hohe Genauigkeiten; Wiederholgenauigkeit bis zu 10 µm
- Lasten bis zu 5kg mittig
- Verfahrbereiche von 25 mm bis 500 mm
- Manueller Gewindetrieb
- Optional mit Skalenring und Rändel

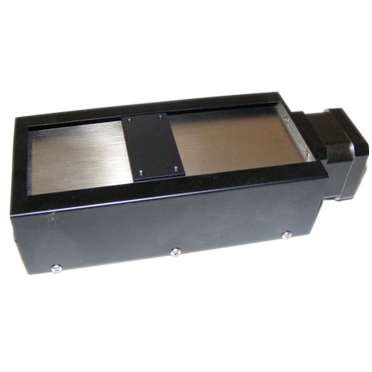

Version LA3
- Hohe Positioniergenauigkeiten; Wiederholgenauigkeit bis zu 10 µm
- Schubkraft bis 150 N
- Verfahrbereiche von 25 mm bis 250 mm
- Gewindetrieb mit Schrittmotorantrieb
- Integrierte Endlagen-/Referenzsensoren
- RS485, CANopen oder USB
Sind Sie an unseren Hochpräzisionsachsen interessiert oder benötigen Sie eine kundenspezifische Lösung?
